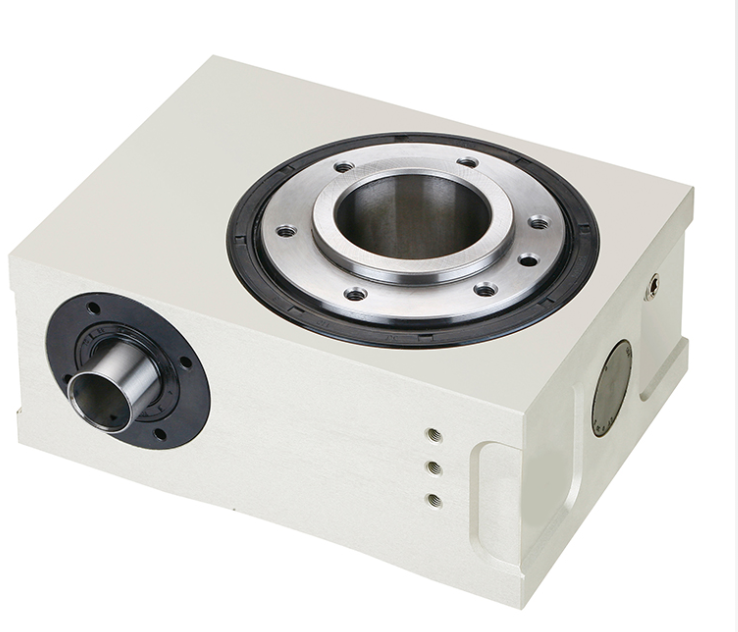

分割器，其表面意思大致可以理解為可以把一個物品分割成幾段或幾片的一個機構或軟件。凸輪分割器是實現間歇運動的機構，具有分度精度高、運轉平穩、傳遞扭矩大、定位時自鎖、結構緊湊、體積小、噪音低、高速性能好、壽命長等顯著特點，是替代槽輪機構、棘輪機構、不完全齒輪機構、氣動控制機構等傳統機構的理想產品。下面介紹下分割器的工作原理。
安裝在入力軸中的轉位凸輪與出力轉塔連接,以徑向嵌入在出力轉塔圓周表面的凸輪滾子,與凸輪的錐度支撐肋在它們相應的斜面作線性接觸。
當入力軸旋動時,凸輪滾子按照給定的位移曲線旋轉出力轉塔,而同時又沿肋的斜面滾動。在肋與凸輪的端面平衡的區域里,即在靜態范圍內,滾子接通其軸,但出力轉塔本身并不旋轉。錐度支撐肋通常與兩個或三個凸輪滾子接觸，以便入力軸的旋轉可均勻地傳送到出力軸。如果在錐度支撐肋的凸輪表面和凸輪滾子之間有不順滑情況，則會損害分割器。通過調整軸之間的距離可消除旋轉不順暢的現象。可通過調整預負荷來接近凸輪滾子和凸輪的彈性區,從而加強分割器的剛性。其結構和功能是轉位凸輪和凸輪滾子相結合的性能，能進行高速操作。
